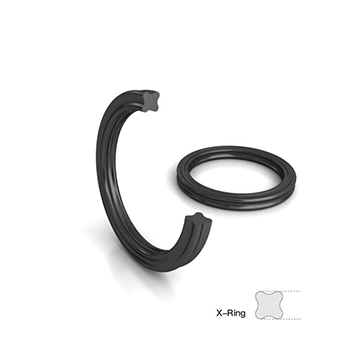

X-Ring
星形圈
星形密封圈是有四個唇的密封圈，形狀類似X，又稱為X形圈
下載規格書
Product Description
產品描述
星形密封圈是有四個唇的密封圈，形狀類似X，又稱為X形圈，其尺寸是由內徑ID和截面直徑W確定。
星形密封圈主要應用在動密封場合。適用于往復運動的活塞、活塞桿、柱塞等；并且也能在擺動、螺旋和旋轉狀況下適用于軸和心軸等。
Advantage
星形圈的優點（與O形圈比）
- 摩擦力小，因?yàn)樗蟊萇形圈較小的預壓縮。較小的壓縮意味著具有較小的摩擦力，較少的磨損，從而有較長的使用壽命。
- 密封效果非常好，由于在星形圈截面上有較好的壓力分布，從而可獲得非常好的密封效果。
- 由于其特殊的截面設計，在往復運動時，穩定性好，避免了在溝槽中發生扭轉的可能。
- 兩個密封唇邊間儲存的潤滑油，改善了啟動時的性能。
- 由于模具分型面設在兩個唇之間，因此飛邊不會影響密封作用。
How an X-Ring behave its sealing function

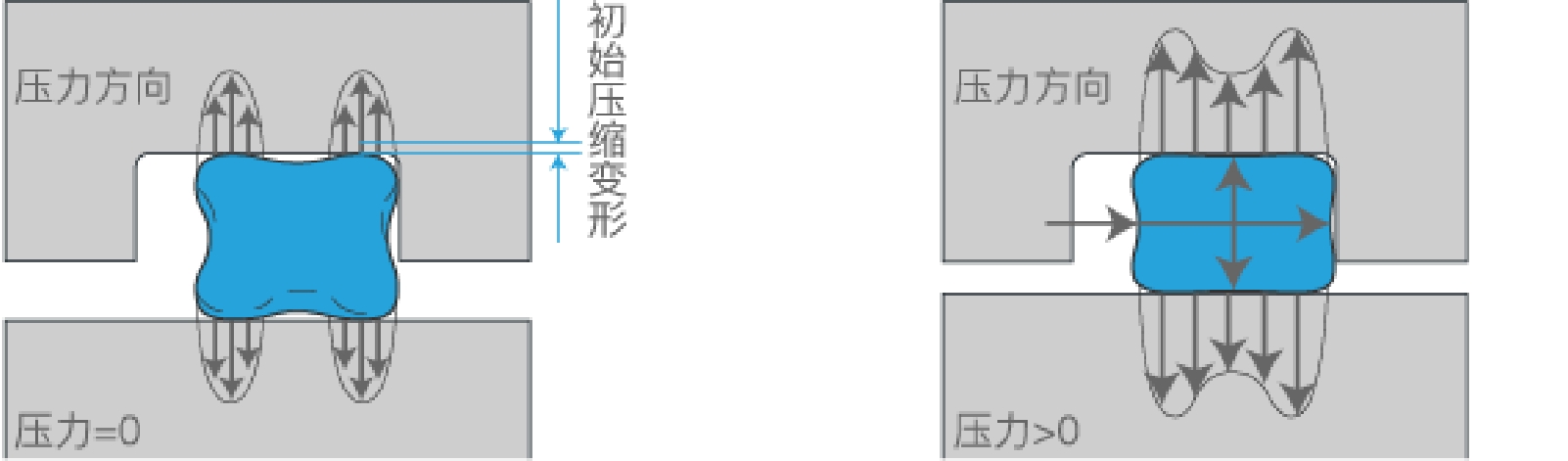

星形圈密封機理
密封力隨系統壓力的變化
